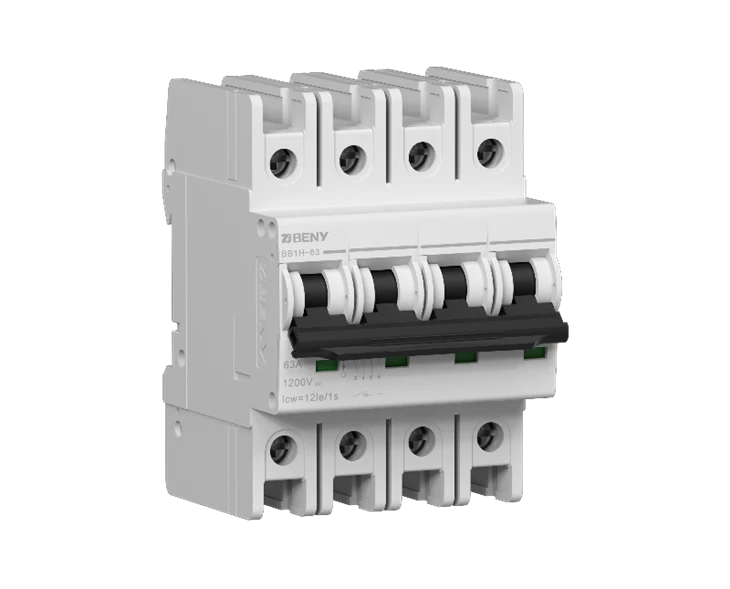

Автоматичний вимикач постійного струму

Автоматичний вимикач постійного струму — це комутаційний і захисний пристрій, спеціально розроблений для ланцюгів постійного струму (DC), який використовується для автоматичного відключення ланцюга в разі перевантаження, короткого замикання або інших несправностей, щоб захистити силове обладнання, лінії та особисту безпеку.

Сценарії застосування автоматичних вимикачів постійного струму

Автоматичні вимикачі постійного струму широко використовуються в побуті та промисловому виробництві. Вони в основному застосовуються в сценаріях, які вимагають джерела живлення постійного струму (DC), беручи на себе функції керування вмиканням/вимкненням ланцюга та захисту від перевантаження та короткого замикання. Порівняно з автоматичними вимикачами змінного струму, автоматичні вимикачі постійного струму можуть ефективніше гасити дугу, що утворюється, коли ланцюг постійного струму від’єднано, що є ключовою перевагою в сценаріях живлення постійного струму.

Нижче наведено основні сценарії застосування.

1. Фотоелектрична система виробництва електроенергії

Це найпоширеніший сценарій застосування вимикачів постійного струму. Побутові та промислові сонячні панелі генерують постійний струм, а автоматичні вимикачі постійного струму є важливими компонентами, які встановлюються на стороні постійного струму фотоелектричної системи-зокрема між об’єднувальною коробкою та інвертором. Їх основна роль полягає в безпечному відключенні постійного струму в разі збою обладнання або технічного обслуговування, запобігаючи утворенню дуги та небезпеці пожежі, таким чином захищаючи сонячні панелі, кабелі постійного струму та інвертори від пошкодження.

2. Нові енергетичні транспортні засоби та зарядні станції

Автоматичні вимикачі постійного струму відіграють вирішальну роль у сфері транспортних засобів на новій енергії (NEV) і допоміжних зарядних пристроїв. Акумуляторні батареї високої-напруги електромобілів (зазвичай 300 В-800 В постійного струму) використовують автоматичні вимикачі постійного струму як головний вимикач і пристрій захисту від короткого замикання. Крім того, блоки швидкої зарядки постійного струму на зарядних станціях також покладаються на автоматичні вимикачі постійного струму для забезпечення безпечної передачі електроенергії та захисту від несправностей між електромережею та акумулятором автомобіля.

3. Системи накопичення енергії та ДБЖ

Автоматичні вимикачі постійного струму широко використовуються в системах накопичення енергії та безперебійного живлення. Сюди входять домашні накопичувачі енергії, резервні джерела живлення для базових станцій зв’язку та великі-ДБЖ (джерела безперебійного живлення) у центрах обробки даних. Вони відповідають за контроль безпеки та захист між акумуляторними блоками та інверторами, забезпечуючи стабільну роботу системи живлення та запобігаючи нещасним випадкам, викликаним перевантаженням або коротким замиканням.

4. Залізничний транзит і промислові галузі

У системах залізничного транспорту, таких як метро та трамваї, автоматичні вимикачі постійного струму використовуються в допоміжних системах електропостачання для забезпечення безпечної роботи всієї енергосистеми. У промисловому виробництві вони також застосовуються до двигунів постійного струму, великого-обладнання для електролітичного покриття та інших-пристроїв із живленням постійного струму на заводах, забезпечуючи надійний захист промислового обладнання та безпеку виробництва.

5. Щоденна електроніка та зв'язок

Автоматичні вимикачі постійного струму тісно пов’язані з побутовою електронікою та комунікаційним обладнанням. Наприклад, базові станції 5G і комп’ютерні кімнати використовують розподільчі шафи постійного струму -48 В, які оснащені автоматичними вимикачами постійного струму для захисту відгалужень. Усередині комп’ютерів і серверів кілька вихідних портів постійного струму (наприклад, 12 В і 5 В) також покладаються на автоматичні вимикачі постійного струму для забезпечення стабільного живлення. Крім того, розподільні щити постійного струму 12 В/24 В на яхтах і автофургонах також є типовими сценаріями застосування вимикачів постійного струму.

6. Мікромережі постійного струму та побудова розподілу постійного струму

З розвитком енергозберігаючих та ефективних будівель системи розподілу постійного струму поступово застосовуються в деяких-елітних будівлях, лабораторіях та інших місцях. Ці системи розроблено для пристроїв із живленням постійного струму, таких як світлодіодне освітлення та вентилятори постійного струму, а автоматичні вимикачі постійного струму використовуються для безпечного розподілу та захисту живлення постійного струму, покращуючи ефективність використання енергії та забезпечуючи безпеку.

Різниця між автоматичними вимикачами змінного струму та вимикачами постійного струму

Незважаючи на те, що обидва вони називаються «вимикачами» і можуть мати схожий вигляд, автоматичні вимикачі змінного струму та вимикачі постійного струму не можна змішувати, інакше це може спричинити серйозні нещасні випадки. Нижче ми пояснимо основні відмінності між ними з трьох аспектів: принцип, структура та застосування.

1. Основна відмінність: здатність гасити дугу

Це принципова різниця між ними.

Змінний струм (AC): величина та напрямок струму змінюються 50 разів на секунду (50 Гц). Це означає, що кожні 1/100 секунди (10 мілісекунд) струм буде проходити через «нульову точку». При нулі дуга природним чином згасне. Таким чином, гасіння дуги автоматичних вимикачів змінного струму відносно просте.

Постійний струм (DC): величина та напрямок струму постійні, і немає точки перетину нуля. Після утворення дуги, доки напруга джерела живлення є достатньою для її підтримки, дуга продовжуватиме горіти. Тому складність гасіння дуг постійного струму набагато більша, ніж дуг змінного струму.

Щоб погасити дугу постійного струму, необхідно вжити спеціальних заходів для автоматичного вимикача постійного струму:

• Довша камера для гасіння дуги, подовжуючи дугу для її охолодження.
• Використовуйте магнітну систему гасіння дуги (магнітну котушку), щоб швидко втягнути дугу в сітку для гасіння дуги за допомогою магнітного поля.
• Зазвичай кілька контактів з’єднуються послідовно, щоб розділити довгу дугу на кілька коротких.

2, Ключові відмінності в структурі та параметрах

3. Чому це абсолютно не взаємозамінно?

Замініть автоматичні вимикачі постійного струму на автоматичні вимикачі змінного струму:

Ризик: у разі короткого замикання постійного струму дугу неможливо погасити. Автоматичні вимикачі можуть горіти, вибухати та постійно випромінювати дугу, запалюючи навколишні горючі речовини. Це суворо заборонено.

Замініть вимикачі змінного струму на вимикачі постійного струму:

Ризик: хоча автоматичні вимикачі постійного струму можуть не вибухнути відразу, вони розроблені для постійної дуги та можуть не забезпечувати точний захист у колах змінного струму через складну структуру камери для гасіння дуги, що призводить до високої перенапруги або невідповідності характеристик спрацьовування. Та й вартість вища, зовсім зайва.

4. Як швидко розрізнити?

Перевірка параметрів шильдика: найнадійніший спосіб. AC (~) або DC (⎓) будуть чітко позначені вище.

Перевірте ідентифікацію клеми: зазвичай поруч із клемами автоматичного вимикача постійного струму є чіткі позначки полярності «+» і «-». Відсутній комунікаційний вимикач.

Подивіться на камеру гасіння дуги: камера гасіння дуги вимикача постійного струму зазвичай довша та складніша, з більшою кількістю видимих ​​металевих сіток усередині.

5. Рекомендації щодо застосування в повсякденному житті

• Фотоелектричні пристрої, електричні транспортні засоби та акумуляторні батареї: необхідно використовувати спеціальні автоматичні вимикачі постійного струму та з’єднувати електропроводку відповідно до зазначеної полярності.
• Звичайна побутова освітлювальна розетка 220 В: використовуйте стандартні автоматичні вимикачі змінного струму (зазвичай такі як C-тип спрацьовування).
• Невеликі пристрої постійного струму низької напруги, такі як водяні насоси для акваріумів на 12 В або світлодіодні стрічки, можна замінити маленькими запобіжниками або вимикачами постійного струму, якщо струм дуже низький. Однак не використовуйте звичайні настінні вимикачі змінного струму для керування постійним струмом, інакше внутрішня дуга швидко пошкодить вимикач.

Резюме:Автоматичні вимикачі змінного струму не можна використовувати для ланцюгів постійного струму, а використання вимикачів постійного струму для ланцюгів змінного струму також є небезпечним і марнотратним. Купуючи та встановлюючи, переконайтеся, що логотип AC/DC на паспортній табличці.

Автоматичні вимикачі постійного струму в фотоелектричних системах

Автоматичні вимикачі постійного струму в фотоелектричних системах служать основними «запобіжниками», що забезпечують безпечну роботу всієї електростанції. Оскільки фотоелектричні модулі генерують постійний струм, а напруга в системі постійно зростає (часто досягає 600–1500 В), вони створюють унікальні проблеми для комутації та захисту ланцюгів.

Нижче наведено чотири ключові міркування щодо вибору та встановлення вимикачів постійного струму в фотоелектричних системах:

1. Основний виклик: гасіння дуги постійного струму

Це принципова відмінність між фотоелектричними вимикачами постійного струму та звичайними автоматичними вимикачами змінного струму.

На відміну від змінного струму постійний струм не маєнульова-точка перетину. Як тільки під час розриву ланцюга утворюється дуга, вона продовжує горіти і не може легко згаснути самостійно. Неефективне гасіння дуги може призвести до спалювання контактів або, у важких випадках, до пожежі.

Рішення: фотоелектричні-спеціальні автоматичні вимикачі постійного струму оснащено високо{1}}ефективною камерою гасіння дуги та магнітною системою вибуху. За допомогою магнітної сили дуга швидко подовжується і штовхається в щільну металеву сітку, де охолоджується, розколюється і швидко гасне.

Попередження про безпеку: Звичайні автоматичні вимикачі змінного струмусуворо забороненояк замінники. Вони не можуть ефективно гасити дуги постійного струму та становлять надзвичайну загрозу безпеці.

2. Основні параметри: узгодження напруги та струму

Від правильного вибору безпосередньо залежить ефективність захисту.

Номінальна напруга: Номінальна напруга вимикача повинна бутибільше або дорівнюємаксимально можлива напруга фотоелектричної системи. Ця максимальна напруга не є робочою напругою, але враховує підвищену напругу-розімкнутого ланцюга фотоелектричних модулів за низьких температур. Звичайні житлові системи використовують 600–1000 В, тоді як великі-електростанції можуть досягати 1500 В.

Номінальний струм:правило 125%.зазвичай застосовується: номінальний струм вимикача Більший або дорівнює максимальному робочому струму ланцюга × 1,25. Наприклад, якщо максимальний робочий струм ланцюга становить 50 А, слід вибрати вимикач на 63 А, щоб уникнути неприємного відключення, викликаного накопиченням тепла під час нормальної роботи.

3. Ключові деталі: полярність і проводка

Це найбільш{0}}схильний до помилок, але критичний крок у встановленні.

Маркування полярності: більшість фотоелектричних автоматичних вимикачів постійного струму-чутливі до полярності з чіткими позначками «+» і «–» на клемах.

Правило проводки: Електропроводка повинна суворо відповідати маркуванню (підключіть плюс до «+», а мінус до «–»). Перевернута проводка може не впливати на захист від перевантаження, але під час короткого замикання внутрішнє магнітне поле,-гасіння дуги, буде неправильно спрямоване. Дуга не може належним чином втягнутися в дугогасильну камеру, що може спалити вимикач або навіть спричинити вибух.

Послідовне підключення для вищої напруги: для безпечного розриву ланцюгів постійного струму з високою-напругою багато{1}}полюсні вимикачі часто з’єднуються послідовно. Наприклад, 2-полюсний вимикач (кожен полюс перериває 250 В) можна використовувати послідовно для системи 500 В.

4. Авторитетні стандарти: якість і сертифікація

Вибір законної продукції є остаточною гарантією безпеки.

Національний стандарт: Китай спеціально сформулював GB/T 34581-2017 «Загальні технічні вимоги до автоматичних вимикачів постійного струму для фотоелектричних систем» для фотоелектричних систем, які встановлюють суворі вимоги до продуктивності та тестування для таких продуктів.

Сертифікація ключів: Купуючи, перевірте, чи продукт чітко позначений логотипом «DC» і чи відповідає він авторитетним міжнародним або галузевим сертифікатам, таким як TÜV, UL489B або IEC 60947-2. Ці сертифікати гарантують, що продукт відповідає суворим стандартам безпеки та продуктивності.

🔧 Приклад застосування: де встановити автоматичний вимикач?

Типова фотоелектрична система вимагає встановлення автоматичних вимикачів постійного струму в наступних трьох ключових місцях, кожне з яких виконує певну захисну роль:

• Фотоелектричний модуль → Контролер (MPPT): Встановлюється перед об’єднувальною коробкою або контролером, він запобігає зворотному струму, який може пошкодити фотоелектричні модулі. Ця установка дозволяє уникнути зворотного струму від системи, який може пошкодити модулі, особливо під час вимкнення або несправності.
• Контролер (MPPT) → Акумулятор: Захищає ланцюг зарядки від перевантаження або короткого замикання. Це гарантує, що батарея не перезаряджається, і запобігає пошкодженню контролера та батареї, спричиненої ненормальним струмом.
• Акумулятор → Інвертор: Встановлюється якомога ближче до позитивної вихідної клеми батареї, це найважливіша точка захисту у всій системі. Він може впоратися з сильним струмом, що створюється через несправності інвертора, запобігаючи пожежі або пошкодженню обладнання, викликаному короткими замиканнями в інверторі.

Висновок:

Автоматичні вимикачі постійного струму є незамінним компонентом фотоелектричних систем. Без захисту фотоелектричні панелі більш сприйнятливі до пошкоджень, а вся система схильна до збоїв. Автоматичні вимикачі постійного та змінного струму мають різні ролі та застосування в повсякденному житті та промисловому виробництві, і жоден не може бути замінений іншим -обидва мають вирішальне значення для нормальної роботи відповідного обладнання. Дотримуючись належних методів підключення, заходів безпеки, процедур технічного обслуговування, вимикачі постійного струму можуть забезпечити надійний захист для різних фотоелектричних систем, забезпечуючи їх безпечну та стабільну роботу.
